2.2 Page d’hypervision

2.2.1 Ouvrir une page d’hypervision

Pour avoir un premier aperçu des synoptiques Lina, ouvrir une page d’Hypervision déjà préconfigurée dans LINA, par double clic sur la page, puis en haut cliquer sur Prévisualiser.

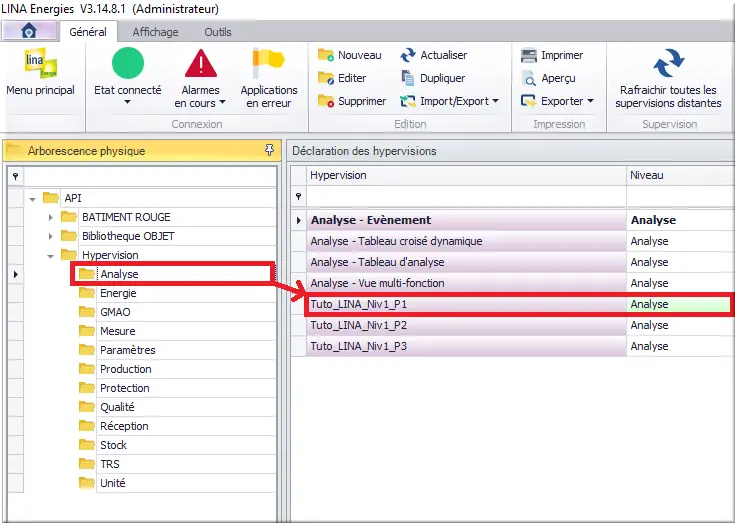

Figure 38 : Ouvrir Tuto_LINA_Niv1_P1

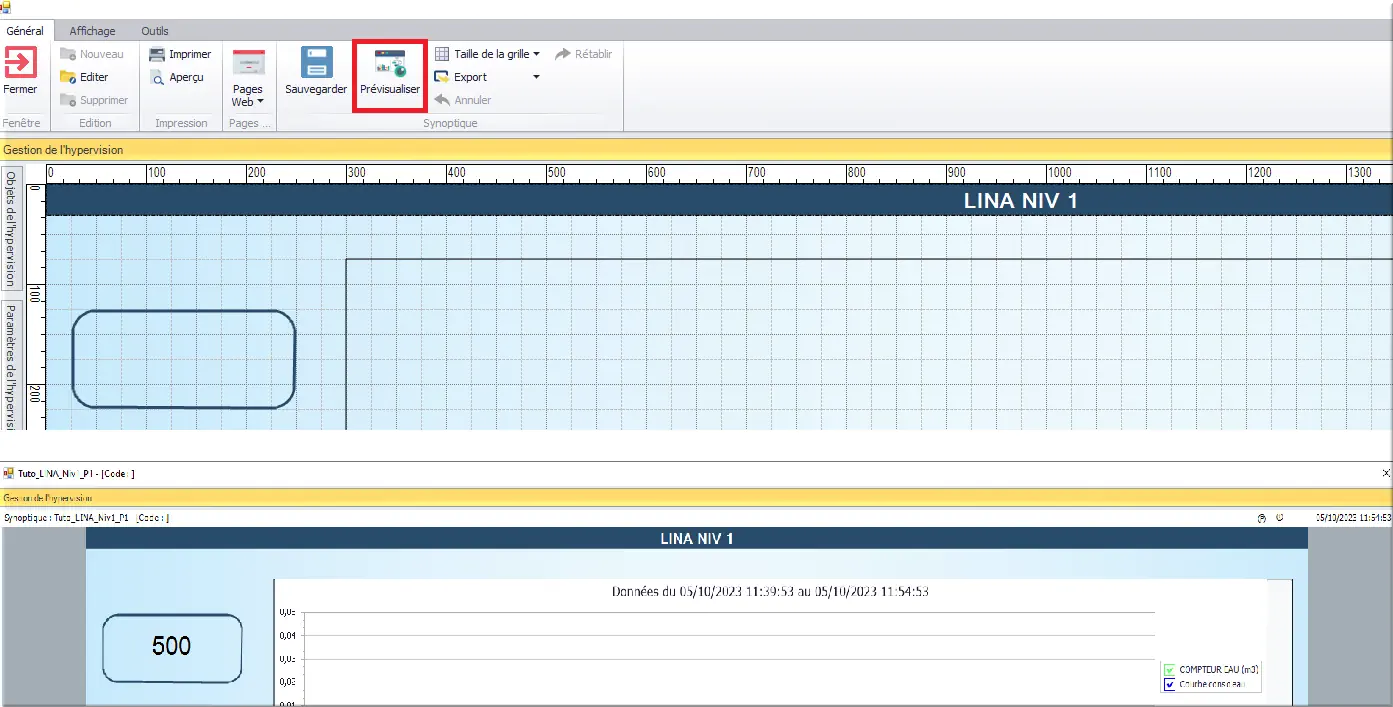

Figure 39 : Visuel de LINA NIV 1

2.2.2 Nouvelle page

À présent, notre objectif va être de réaliser les 3 synoptiques suivants :

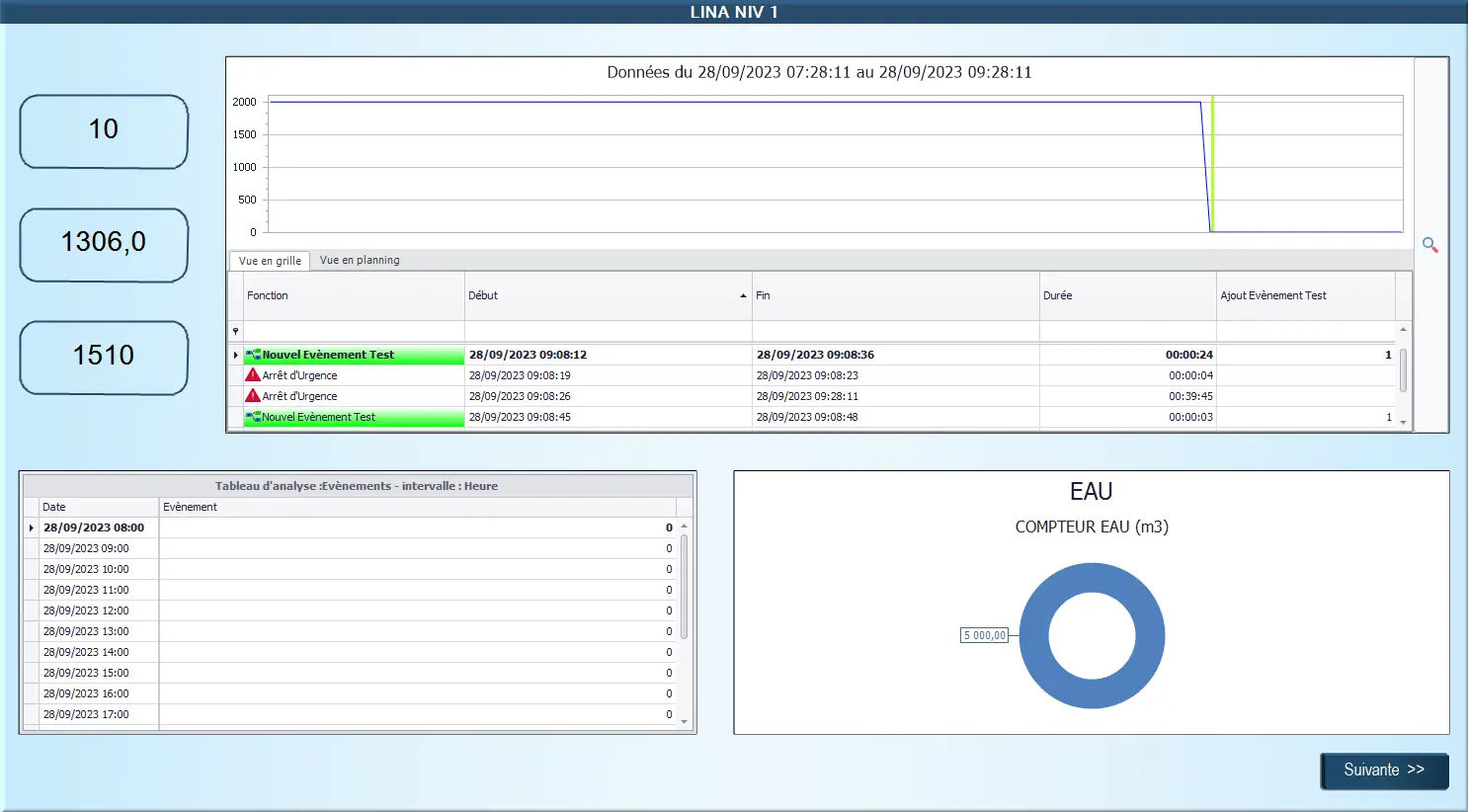

Figure 40 : Synoptique Cpt EAU page 1

Compétences à acquérir :

1. Courbes ;
2. Compteurs.

Objets natifs :

1. Objets valeur ;
2. Vues multifonctions ;
3. Tableaux d’analyse ;
4. Tableaux croisé dynamique.

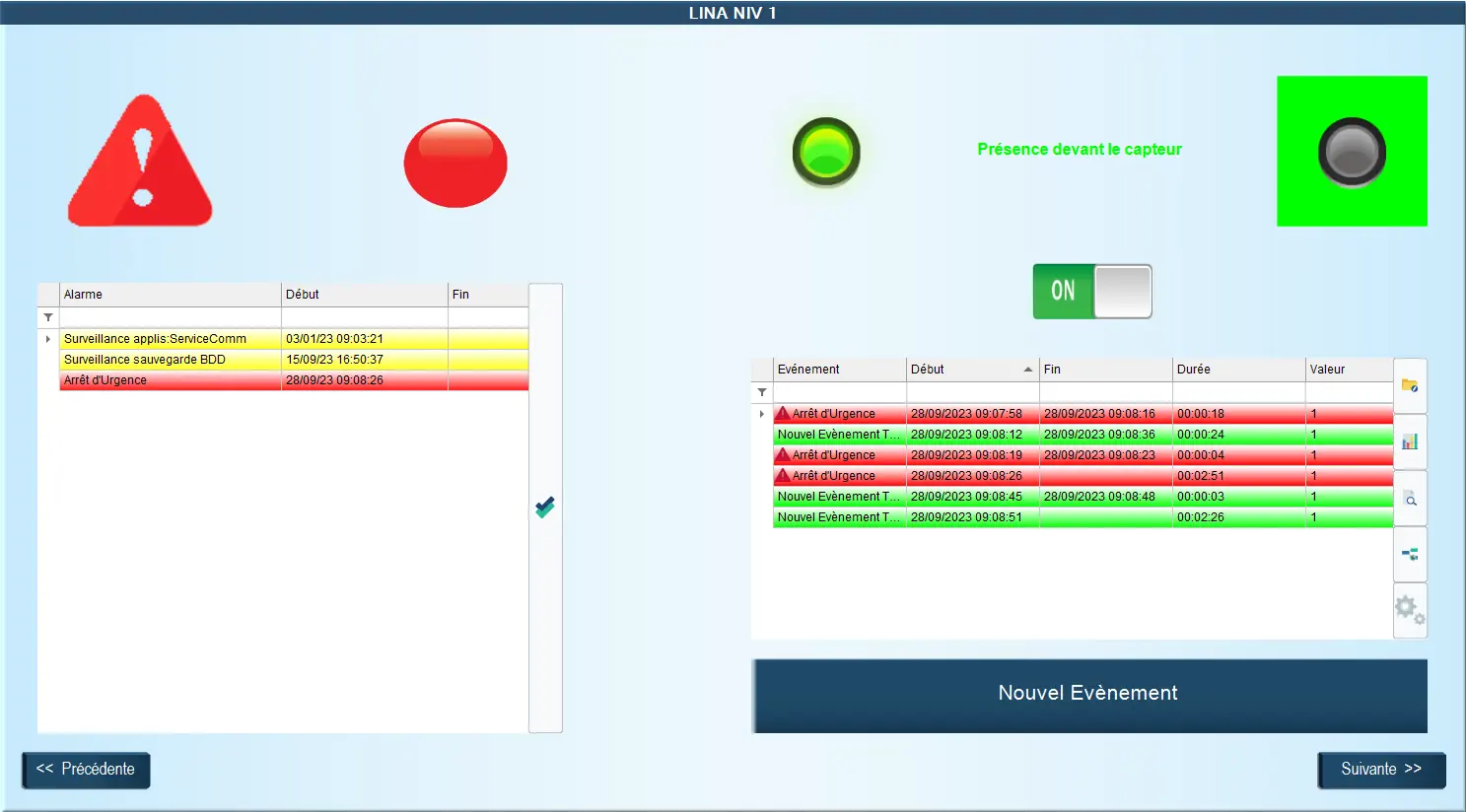

Figure 41 : Synoptique Alarme page 2

Compétences à acquérir :

1. Alarmes ;
2. Évènements ;
3. Interactions entre objets.

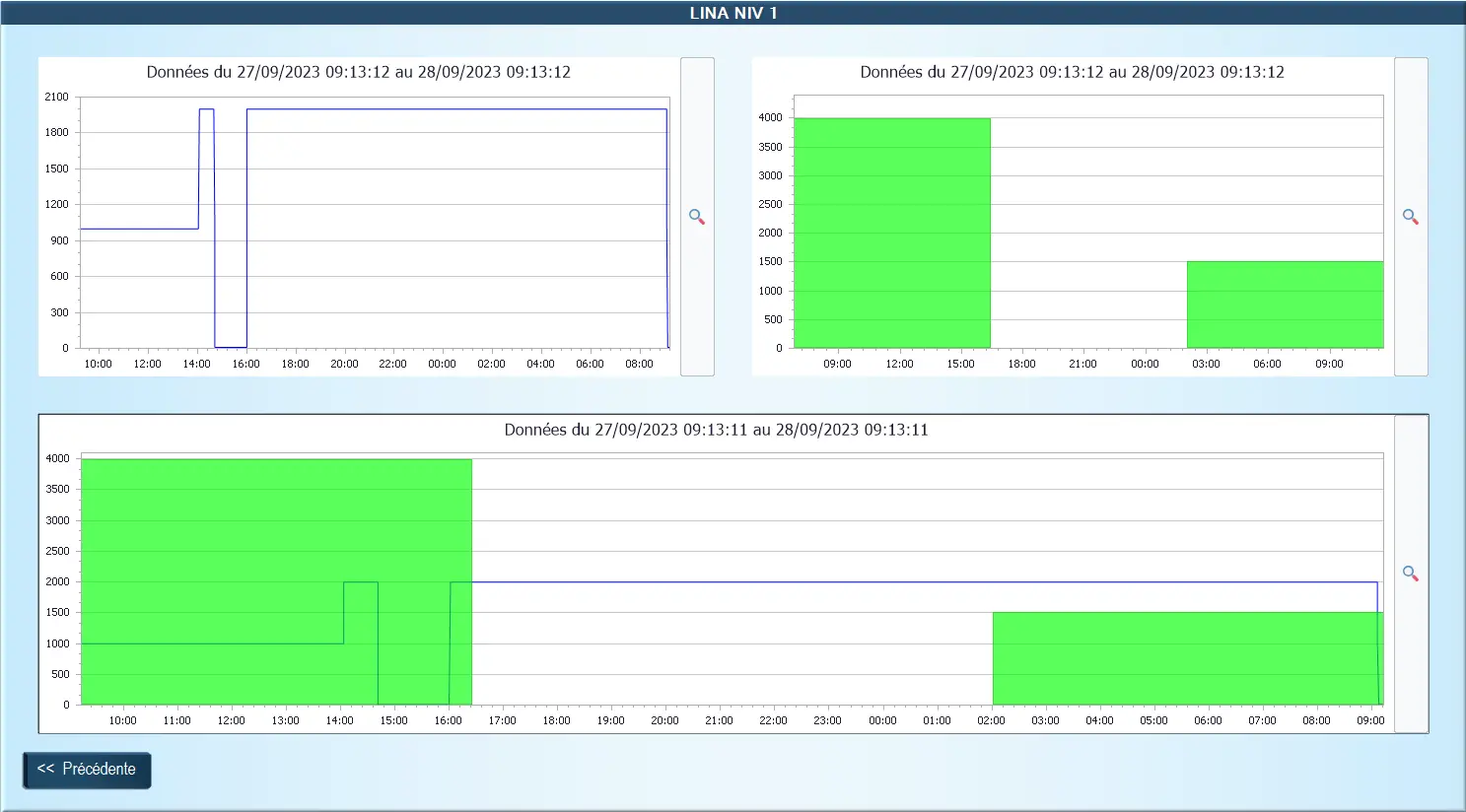

Figure 42 : Synoptique Courbe page 3

Compétences à acquérir :

1. Utilisation de l’arborescence thématique pour influencer l’affichage.

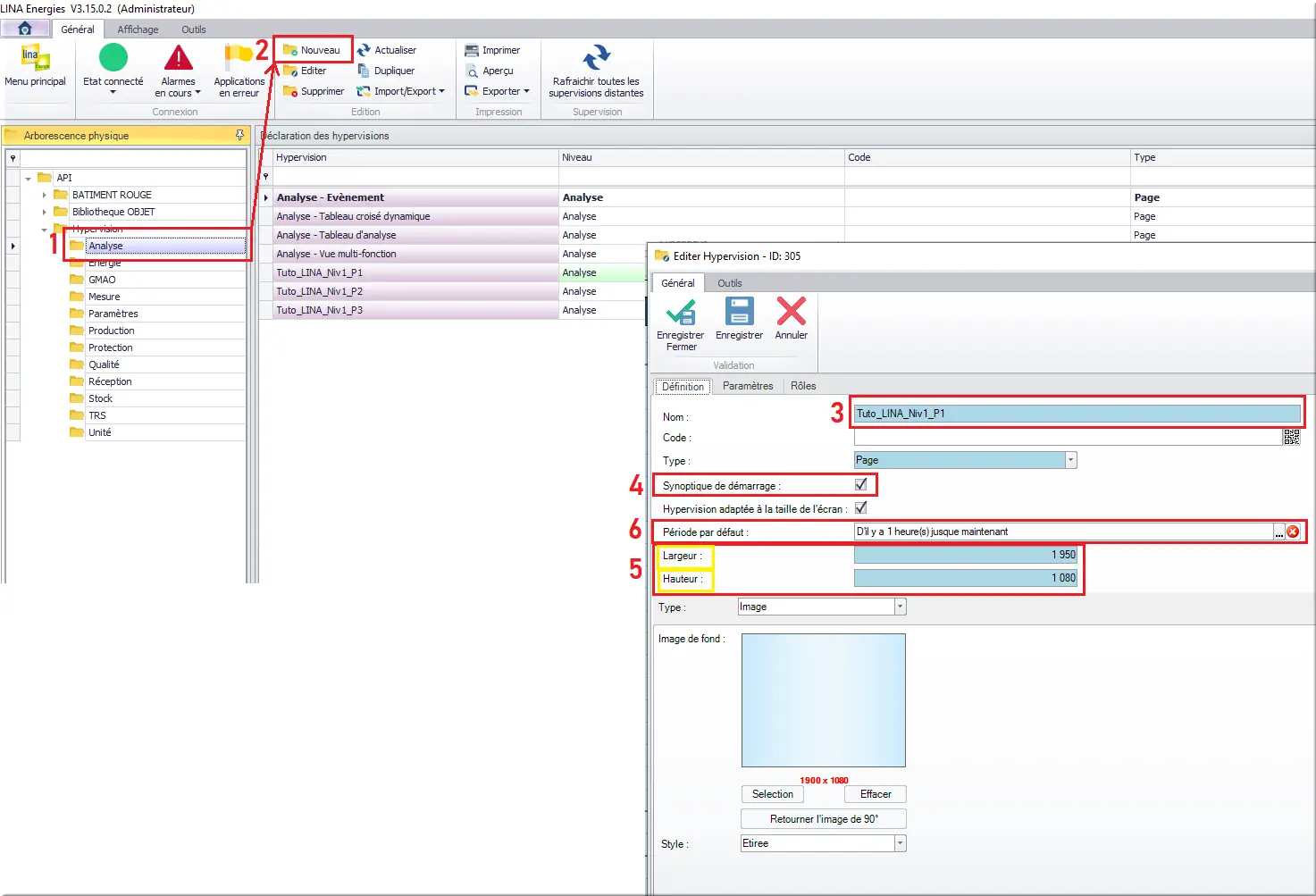

Figure 43 : Création d’une page Hypervision

1. Dans l’arborescence physique, sélectionner le dossier Analyse ;
2. Faire Nouveau ;
3. Saisir le nom de votre page : Tuto_LINA_Niv1_P1 ;
4. Synoptique de démarrage ☑ cette page s’affichera au démarrage de l’hypervision ;
5. Saisir la dimension de la fenêtre : largeur = 1920, hauteur = 1080 ;
6. La période par défaut permet de définir automatiquement la période durant laquelle les courbes, compteurs, tableaux présents sur cette page vont afficher les données ;
7. Enregistrer et fermer.

Bienvenue sur votre première page blanche de Lina !

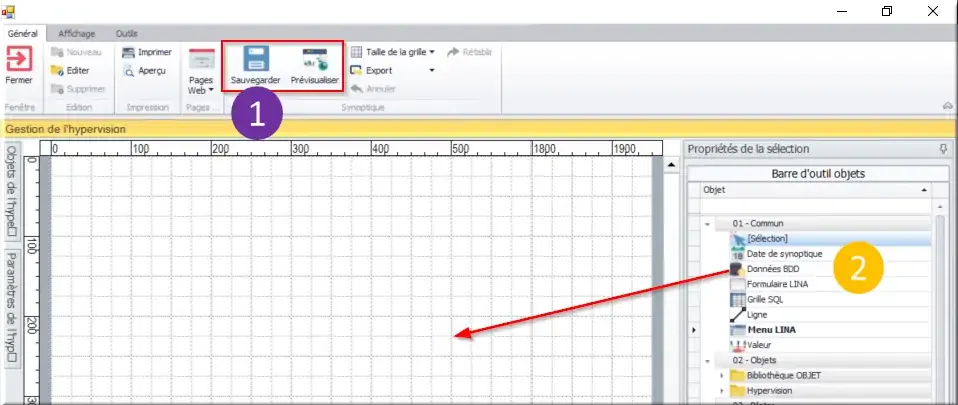

Figure 44 : Fonctionnalités en édition

1. Sur le bandeau supérieur vous pouvez à tout moment Sauvegarder votre page, et visualiser votre travail ;
2. À droite, vous disposez d’une Barre d'outils objets avec l’ensemble des objets natifs proposés par Lina, ajoutable à votre page par glisser-déposer.
